PACKD-100 для диагностики блоков НКМ (СКЗИ) и карт СКЗИ

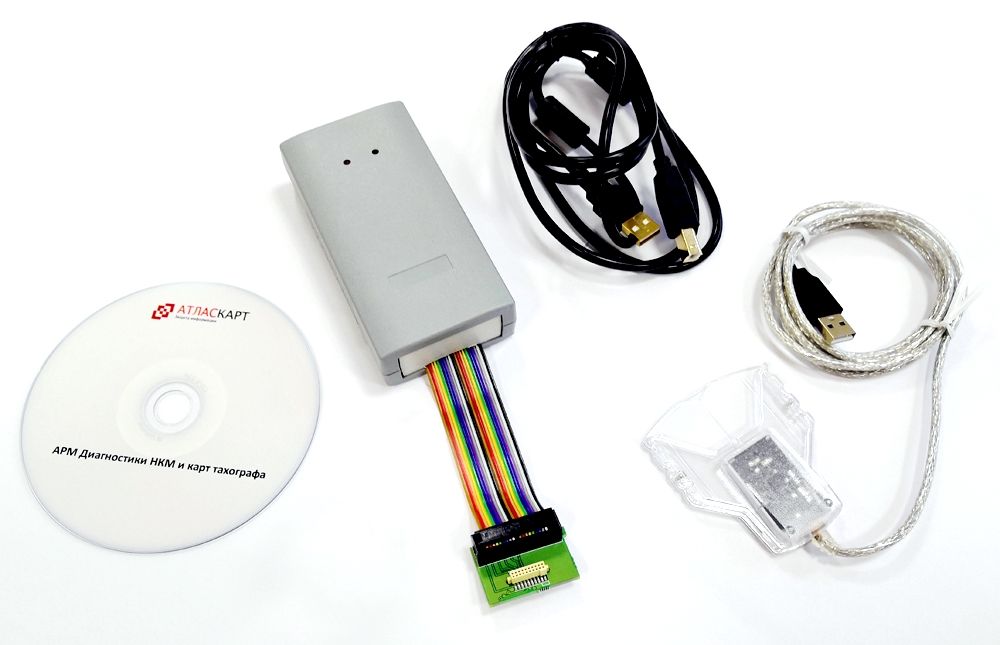

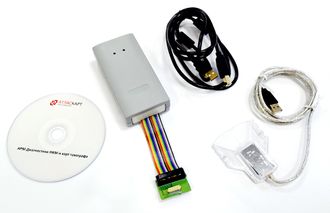

Состав поставляемого комплекта:

1. прибор PACKD-100;

2. считыватель;

3. программа.

Программное обеспечение, поставляемое в комплекте с в комплекте с PACKD-100 может проверять блок СКЗИ и карту тахографа и показать на неисправность. Причем, с помощью PACKD-100 можно продиагностировать навигационный приемник в составе НКМ.

По факту проведения тестов есть полезная функция сохранения отчета. Существенным плюсом оборудования является точное определение неисправности НКМ и не дожидаясь официального ответа можно уже заранее заменить неисправный НКМ и отпустить довольного клиента в рейс.

Кроме всего прочего оборудование может сбрасывать накопленные ошибки НКМ и реанимировать заблокированный блок СКЗИ.

УСТРОЙСТВО СОПРЯЖЕНИЯ КОМПЬЮТЕРА С НКМ «PACKD-100»
Паспорт

1 . Назначение устройства

Устройство сопряжения компьютера с НКМ «PACKD-100» предназначено для организации двусторонней связи между персональным компьютером и НКМ, необходимой для диагностики НКМ.
Устройство подключается к свободному порту USB компьютера и обеспечивает подключение одного НКМ через соответствующий коннектор связи. Устройство преобразует потоки данных от персонального компьютера по интерфейсу USB в
интерфейсы: I2C, SPI, UART.

2 . Технические характеристики

Питание 5v USB от компьютера
Интерфейсы I2C, SPI, UART
Разъемы FCI 87024-610, на плате USB
Количество подключаемых НКМ - 1
Максимальная скорость передачи информации Зависит от выбранного интерфейса
Потребляемая устройством мощность 10 Вт
Рабочий диапазон температур от -40 до +50
Максимально допустимый уровень электростатического разряда, 1000 В

Масса 140 г
Габаритные размеры корпуса 11,7 х 5,7 х 2,2 см

Средняя наработка на отказ 1000 часов
Средний срок службы 2 года

3 . Комплектность

1 Диск с программным обеспечением «АРМ Диагностики НКМ и карт тахографа»

2 Инструкция по установке и эксплуатации программного обеспечения «АРМ Диагностики НКМ и карт тахографа»

3 Паспорт
4 Устройство сопряжения с НКМ «PACKD-100»
5 Кабель сопряжения USB 2.0 АМ/ВМ
6 Печатная плата ADAPTER с разъемом FCI 87024-610

4 . Работа

Устройство конструктивно выполнено в виде пластмассового корпуса. На верхней крышке корпуса расположены два светодиода для индикации наличия питания (красный) и режима работы устройства (зеленый).
С одного торца корпуса расположен разъем USB-В для подключения к компьютеру через стандартный интерфейсный кабель USB 2.0 АМ/ВМ. С противоположного торца корпуса расположен несъемный шлейф с разъемом IDC-20F(DS1016-20), соединяющий НКМ через печатную плату ADAPTER, имеющую разъем FCI 87024-610, с устройством сопряжения «PACKD-100».

Для подключения к устройству сопряжения НКМ устанавливается в разъем FCI 87024-610. Устройство сопряжения присоединяется к компьютеру через разъем USB. При подключении к компьютеру загораются оба индикатора. При выполнении диагностики НКМ с помощью «АРМ Диагностики НКМ и карт тахографа» индикатор красного цвета свечения горит постоянно, а индикатор зеленого цвета свечения мигает.

5 . Использование

5.1 Подготовка к использованию

a. Установите на компьютер программное обеспечение «АРМ Диагностики НКМ и карт тахографа».
b. Присоедините кабель USB устройства сопряжения к компьютеру с АРМом. Индикатор наличия питания (красный) должен гореть постоянно, индикатор режима работы устройства (зеленый) должен загореться на несколько секунд. Если зеленый индикатор не загорится, переподключите кабель.

5.2 Проведение диагностики НКМ

a. Присоедините НКМ к коннектору внешней печатной платы устройства сопряжения.
b. Подключите к НКМ антенну ГЛОНАСС
c. Выполните диагностику в соответствии с Инструкцией по эксплуатации для «АРМ Диагностики НКМ и карт тахографа».

Гарантийный срок эксплуатации – 12 месяцев со дня продажи. Замена устройства сопряжения с НКМ «PACKD-100» в течение гарантийного срока осуществляется безвозмездно предприятием-изготовителем, при отсутствии механических повреждений.
